Najčešća pitanja - Vruće tačke

(1) Koncept efekta vruće tačke

Solarni moduli se obično postavljaju na otvorenim, sunčanim područjima. U dugotrajnoj upotrebi, neizbježno je da će se pojaviti prepreke poput letećih ptica, prašine i opalog lišća. Ove prepreke će formirati senke na modulima solarnih ćelija. U kvadratnom nizu velikih modula solarnih ćelija, razmak između redova nije prikladan, a oni također mogu stvarati sjene jedni na drugima. Zbog postojanja parcijalnih sjenki došlo je do promjene struje i napona nekih ćelija u modulu solarne ćelije. Kao rezultat, povećava se proizvod lokalne struje i napona modula solarnih ćelija, što rezultira lokalnim porastom temperature u ovim modulima ćelija. Defekti nekih ćelija u modulu solarne ćelije mogu takođe uzrokovati lokalno zagrevanje modula tokom rada. U ovom trenutku, zasjenjeni dio grane serije će se smatrati opterećenjem, koji troši energiju koju generiraju druge nezasjenjene solarne ćelije, tako da će se zasjenjeni dio zagrijati u ovom trenutku, što je efekat vruće tačke.

(2) Kako se generišu vruće tačke modula

Kada je jedna ili grupa ćelija u modulu blokirana ili oštećena pukotinama, to će uticati na proizvodnju energije ćelije, a struja će biti niža od normalnih ćelija za proizvodnju energije oko nje. Kada radna struja komponente premašuje struju kratkog spoja baterije, zasjenjena baterija će se promijeniti iz proizvodnje električne energije u potrošnju energije, uzrokujući porast lokalne temperature komponente. Ovaj efekat može ozbiljno oštetiti solarne ćelije. Dio energije koju proizvodi osvijetljena solarna ćelija može potrošiti zasjenjena ćelija.

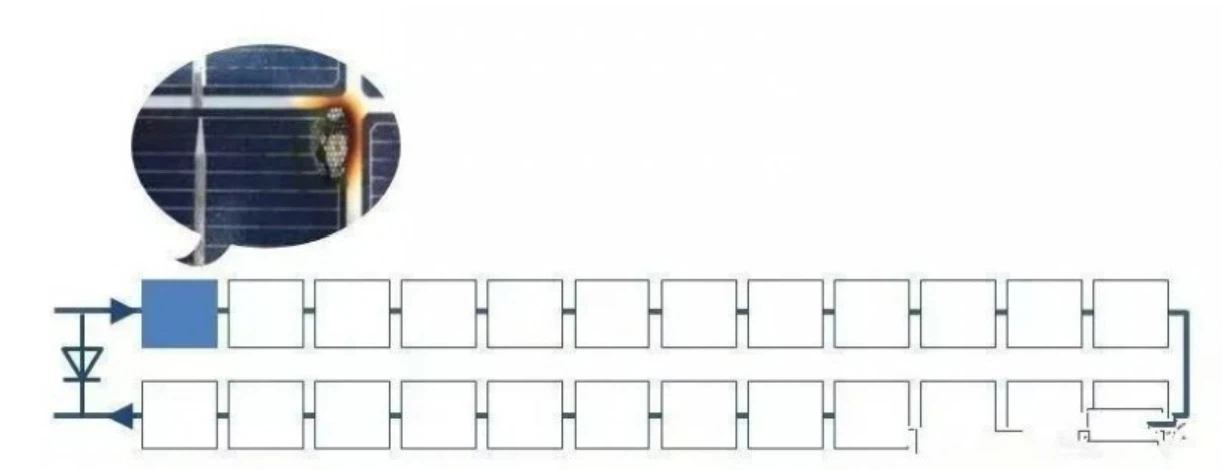

Dijagram vruće tačke

(3) Glavni razlozi za pojavu vrućih tačaka u komponentama

①Defekti baterije: pukotine, polomljena mreža, virtuelno zavarivanje, itd.;

②Spoljni faktori: delimična okluzija, nakupljanje prašine, prljavština, itd. na površini komponente.

Defekti baterije se mogu kontrolisati kroz različite sisteme praćenja i upravljanja kvalitetom. Trenutno su mnoge tvornice modula prve klase uvele elektroluminiscentne infracrvene sisteme za nadzor u proizvodnom procesu kako bi spriječile da se defektne ćelije koriste u modulima. Međutim, turbulencije tokom transporta modula i nepravilan rad i rukovanje instalacijom elektrane takođe mogu dovesti do pucanja. Posebno za cijeli modul monokristalne baterije, teško je eliminirati vanjske faktore uzrokovane vrućim tačkama.

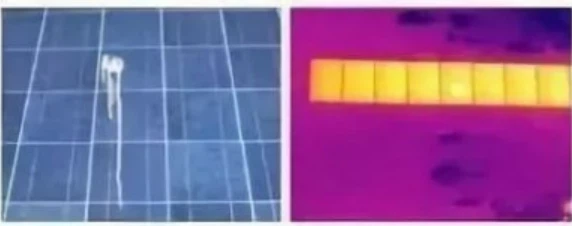

Ptičji izmet i pokrivač za prašinu

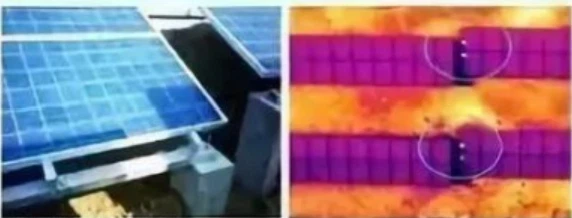

Moduli se međusobno blokiraju

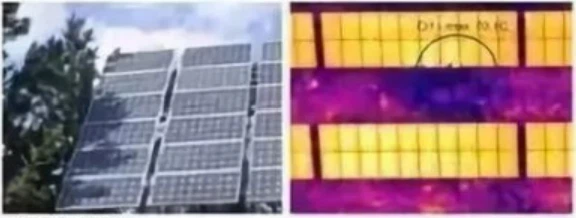

Pokrivanje grana drveća

Poklopac dalekovoda na malim visinama

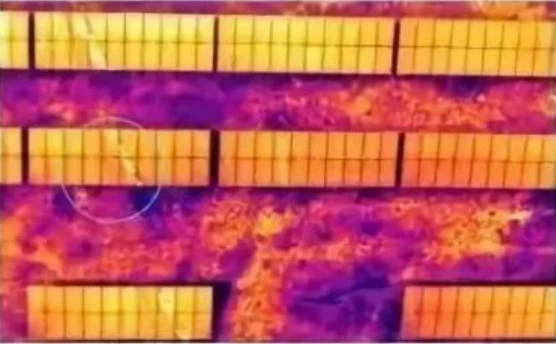

Kvalitet modula

(4) Koje su opasnosti po sigurnost vrućih tačaka

Osim što utiče na proizvodnju energije modula, vruća tačka će također uzrokovati nagli porast lokalne temperature modula, uzrokujući opasnost po sigurnost. Kada je temperatura komponente previsoka, može izazvati požar. Uočili smo tokom eksperimentalnog testiranja da neke monokristalne PERC ćelije imaju vruće tačke do 170 stepeni. Stoga, kada se poveća izlazna snaga cijelog baterijskog modula, potrošnja energije hot-spot baterije će se također povećati, temperatura će porasti više, a sigurnosni rizik će biti veći.

Kako bi se spriječilo oštećenje solarne ćelije uslijed efekta vruće tačke, bolje je spojiti premosnu diodu paralelno između pozitivnog i negativnog pola modula solarne ćelije kako bi se spriječilo trošenje energije koju proizvodi svjetlosni modul zasjenjenim modulom. Kada je efekat vruće tačke ozbiljan, bypass dioda se može pokvariti, uzrokujući da komponenta pregori, kao što je prikazano u nastavku:

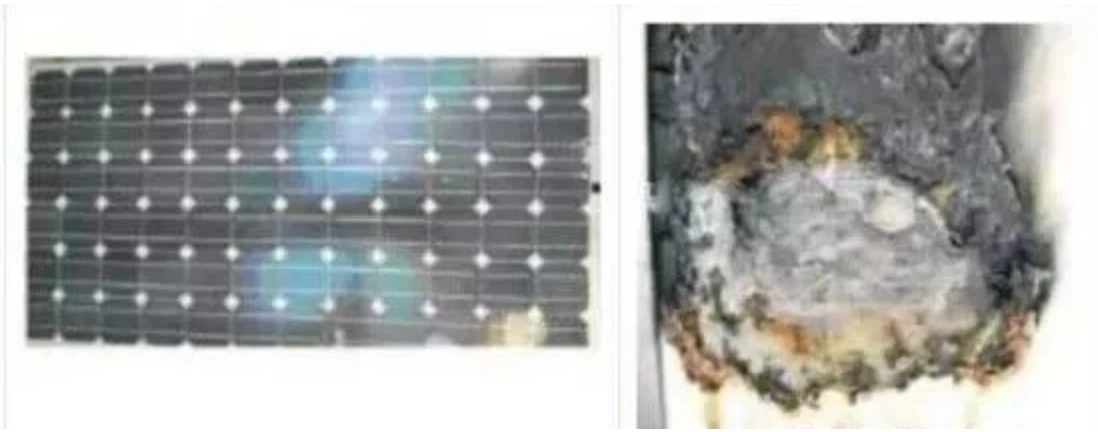

Vruća tačka uzrokuje oštećenje komponenti

(5) Kako riješiti rizik od vruće tačke kod modula velike snage

Metoda koju koriste konvencionalni moduli uglavnom se oslanja na bypass diode u razvodnoj kutiji kako bi se smanjio rizik od vrućih tačaka, ali ako su vruće tačke ozbiljne, diode će se pokvariti, uzrokujući da se komponente zapale ili čak zapale.

Za module velike snage, trenutni polučip proces, sa povećanjem snage modula, polučip PERC proces iste veličine modula je čak premašio 400W, ista snaga, struja i vruća tačka mogu se smanjiti za pola , koji može donijeti toplinu Temperatura spota je značajno pala. Pod istim uslovima temperatura je pala sa prethodnih 170 stepeni na oko 148 stepeni. Sigurnosni opseg specificiran u IEC standardu. Stoga ova metoda trenutno najbolje funkcionira za komponente velike snage.
