Koji su zahtjevi za uzemljenje za komercijalne PV solarne panele?

Kao dobavljač komercijalnih PV solarnih panela, razumijem kritičnu važnost uzemljenja za ove sisteme. Uzemljenje nije samo tehnički zahtjev; To je temeljna mjera sigurnosti i performansi koja može značajno utjecati na dugotrajnost i efikasnost komercijalnih fotonaponskih instalacija.

Osnove uzemljenja u PV sistemima

Uzemljenje u PV sustavu odnosi se na električnu vezu između PV modula, pretvarača i drugih komponenti u zemlju. Ova veza služi višestruke svrhe. Prvo, pruža siguran put za električne greške, poput kratkih krugova ili udara groma, da se raspršuju u zemlju. Stvaranjem niske staze otpornosti do zemlje, uzemljenje pomaže u sprječavanju opasnih električnih udara osoblju i smanjuje rizik od požara uzrokovanih električnim navojem.

Drugo, uzemljenje pomaže u stabilizaciji električnog potencijala PV sistema. Na PV ploči električne struje generiraju fotonaponski učinak kada sunčeva svjetlost pogađa poluvodički materijal. Dobro uzemljen sistem osigurava da električni potencijal sustava ostaje u blizini Zemljenog potencijala, minimizirajući šanse za električno smetnje i poboljšanje cjelokupnih performansi sistema.

Regulatorni zahtevi za uzemljenje

U većini zemalja postoje strogi regulatorni zahtjevi za uzemljenje u komercijalnim instalacijama PV solarne panela. Ovi su propisi osmišljeni kako bi se osigurala sigurnost sistema i njegovih korisnika. Na primjer, u Sjedinjenim Državama nacionalni električni kod (NEC) opisuje posebne zahtjeve za uzemljenje za PV sisteme. NEC Član 690. Mandatira da su svi izloženi metalni dijelovi PV-a, uključujući okvire modula, montažne konstrukcije i električne kućišta, moraju biti pravilno utemeljeni.

Uzemni provodnici koji se koriste u PV sistemima moraju imati odgovarajuću ambicitet za rukovanje strujom kvara. Obično se dimenziju na temelju veličine prenova - trenutnog uređaja za zaštitu u krugu. Uz to, uzemljenje elektrode, poput zemalja ili tanjira, moraju ispunjavati određene električne i fizičke potrebe. Na primjer, prizemne šipke moraju biti izrađene od provodljivog materijala poput bakra - obloženog čelika i budite dovoljno duboki u zemlju kako biste osigurali dobar električni priključak.

U Europi je međunarodna elektrotehnička komisija (IEC) standardi igraju ključnu ulogu u definiranju zahtjeva za uzemljenje za PV sisteme. Ovi standardi osiguravaju dosljednost i sigurnost u različitim zemljama i regijama.

Uzemljenje PV modula

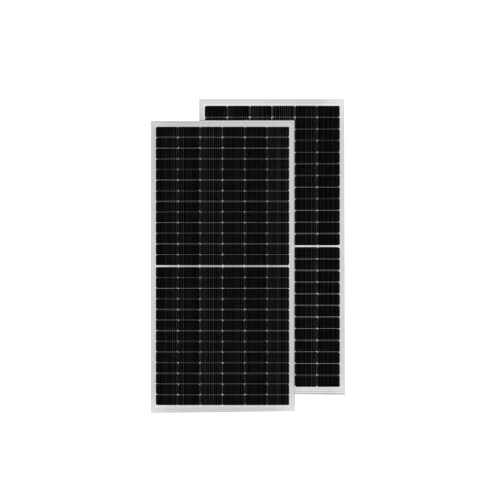

NašPolikristalni silikonski PV pločuiPolikristalni silikonski PV moduldolaze sa posebnim zahtjevima za uzemljenje. Okviri ovih modula obično su izrađeni od aluminija ili nehrđajućeg čelika koji su dobri provodnici električne energije. Okviri moraju biti povezani sa sistemom uzemljenja koristeći odobrene kopče za uzemljenje ili stezaljke.

Važno je osigurati da se veza za uzemljenje napravi na način koji minimizira kontaktnu otpornost. Loša veza za uzemljenje može dovesti do povećanog električnog otpora, što može prouzrokovati pregrijavanje i smanjiti efikasnost sustava uzemljenja. Treba izvršiti redovne inspekcije kako bi se provjerila integritet priključaka za uzemljenje na modulima.

Uzemljenje montažnih konstrukcija

Montažne konstrukcije za komercijalne PV solarne panele također trebaju biti uzemljene. Bilo da je riječ o fiksnoj montažnoj sistemu nagiba ili sustav za praćenje, sve metalne komponente montažne strukture trebaju biti električno kontinuirane i povezane na sustav uzemljenja.

Za velike - razmjerne komercijalne instalacije, montažne strukture mogu djelovati kao velika provodljiva površina. Bez pravilnog uzemljenja, ove strukture mogu akumulirati električne troškove tokom udara groma ili električnih grešaka, što predstavlja ozbiljan sigurnosni rizik. Uzemljenje montažnih konstrukcija pomaže u sigurno rasipanju ovih troškova u zemlju.

Uzemljenje pretvarača i drugih komponenti

Pretvarači su bitan dio PV sistema, pretvarajući direktnu struju (DC) generirane ploče u naizmjeničnu struju (AC) za upotrebu u električnoj mreži. Pretvarači moraju biti utemeljeni kako bi se zaštitili od električnih grešaka i osigurati pravilan rad.

Ostale komponente kao što su razvodne kutije, kutije za kombinaciju i kontroleri punjenja također zahtijevaju uzemljenje. Ove komponente su često smještene u izloženim područjima i ranjivije su na električne smetnje i udare groma. Uzemljenje Ove komponente pomažu u zaštiti od oštećenja i osigurava stabilnost čitavog PV sistema.

Uticaj lošeg uzemljenja

Loše uzemljenje u komercijalnom sistemu PV solarne panela može imati ozbiljne posljedice. Iz sigurnosne perspektive, može dovesti do električnih udara do osoblja za održavanje ili obližnje pojedince. U slučaju udara groma ili kratkog kruga, slabo uzemljen sustav možda neće moći sigurno preusmjeriti struje kvarova, povećavajući rizik od požara i oštećenja opreme.

U pogledu performansi, loš uzemljenje može prouzrokovati električno smetnje, što dovodi do smanjenja efikasnosti PV sistema. Može uzrokovati i prerano kvar komponenti zbog prekomjernog napona ili preko - trenutni uvjeti. Stoga je ključno slijediti odgovarajuće procedure uzemljenja tokom instalacije i održavanja komercijalnih PV solarnih panela.

Napredne tehnike uzemljenja

U nekim se slučajevima mogu biti potrebne napredne tehnike uzemljenja za komercijalne PV instalacije. Na primjer, u područjima sa visokim otporom tla, posebne elektrode za uzemljenje mogu se koristiti za osiguranje niske veze otpornosti na zemlju. Ove elektrode mogu biti u obliku više podzemnih šipki, međusobno povezanih mreža za uzemljenje ili poboljšanja hemijskog uzemljenja.

Još jedna napredna tehnika je upotreba ekvipotencijalnog lijepljenja. To uključuje povezivanje svih metalnih komponenti unutar PV sistema na isti električni potencijal, stvarajući "sigurnosni kavez" koji minimizira potencijalnu razliku između različitih dijelova sustava tijekom greške. To ne uključuje samo sigurnost, već i smanjuje rizik od električnog smetnja.

Izgradnja integriranih solarnih panela i uzemljenja

Izgradnja integriranih solarnih panelapredstavljaju jedinstvene inkligencije za uzemljenje. Budući da su ovi paneli integrirani u građevinsku strukturu, njihovo uzemljenje mora biti koordinirano sa električnim uzemljenjem zgrade. Okviri izgradnje - integrirani paneli moraju biti povezani na metalnu strukturu zgrade, koja je zatim uzemljena.

Međutim, potrebno je skrbnjavati da se izbjegne bilo kakvo smetnje u električne sustave zgrade. Potrebne su specijalizirane tehnike uzemljenja da bi se osiguralo da su građevinski integrirani solarni paneli pravilno utemeljeni bez utjecaja na performanse električne infrastrukture zgrade.

Zaključak

Kao dobavljač komercijalnih PV solarnih panela, naglasim važnost pravilnog uzemljenja u svakoj instalaciji. Uzemljenje je ne-pregovarački aspekt sigurnosti i performansi PV sistema. Naši proizvodi, uključujućiPolikristalni silikonski PV pločuiPolikristalni silikonski PV modul, dizajnirani su tako da udovolje najvišim standardima uzemljenja.

Ako planirate komercijalnu PV instalaciju ili tražite visokokvalitetne solarne panele, ohrabrujem vas da posegnete za više informacija. Možemo vam pružiti detaljne smjernice o zahtjevima za uzemljenje i osigurati da je vaš PV sistem sigurno i efikasno instaliran. Naš tim stručnjaka uvijek je spreman da vam pomogne u svakom koraku procesa, od odabira proizvoda do ugradnje i održavanja. Kontaktirajte nas kako bismo razgovarali o vašim poslovnim potrebama PV solarnog panela i započeti uspješan projekt.

Reference

• Nacionalni električni kod (NEC), 2023 izdanje
• Međunarodne elektrotehničke komisije (IEC) standardi za PV sisteme
• Dizajn fotonaponskih sistema i priručnik za ugradnju
• Industrijska izvješća o sigurnosti i performansama PV sustava.
